Terminacion enchufable CCS y ESF-S – Accesorios para alta y media tension

Terminación de cable CCS

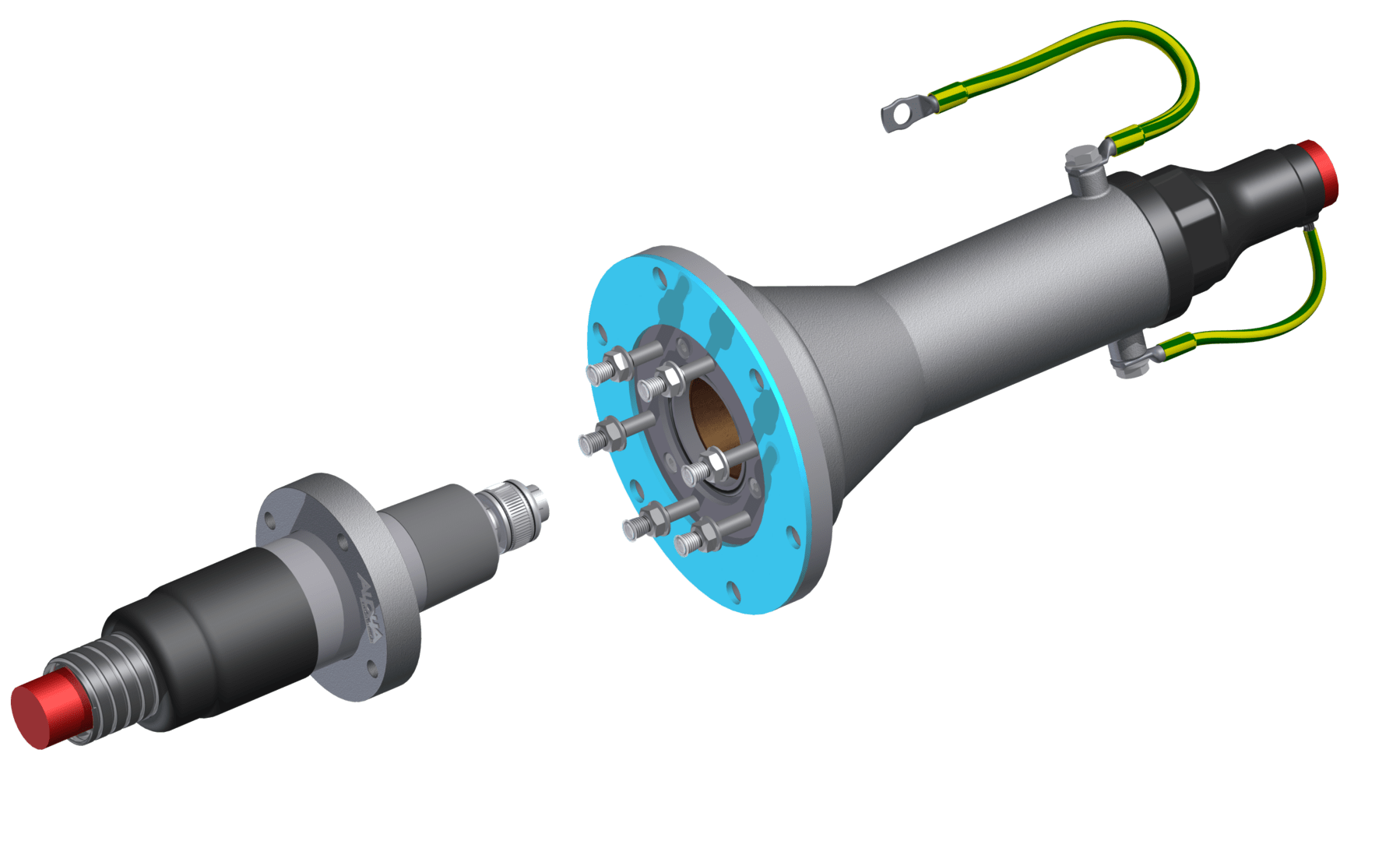

El sistema de conexión CONNEX es una terminación de cable conectable en seco para conexiones de cable a cable de todo tipo. Los conectores del lado del equipo están diseñados para cumplir con las normas EN 50180, 50181 y DIN 47637. El enchufe es adecuado para todo tipo de cables aislados.

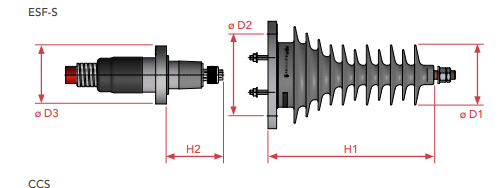

Terminación de cable ESF-S

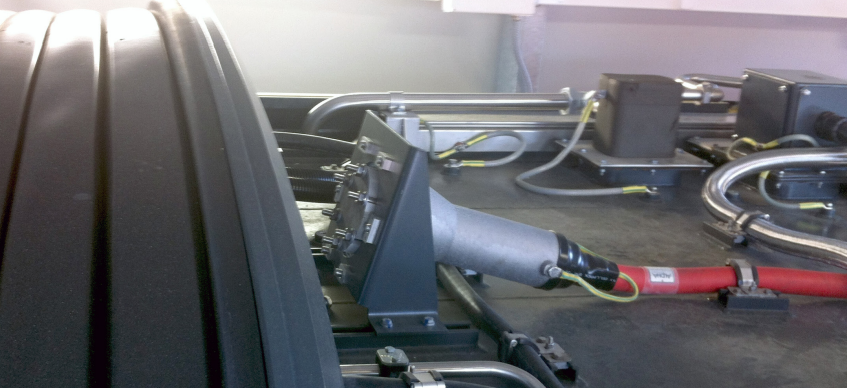

La terminación de cable ESF tipo S es una terminación de cable enchufable y seca hecha de un conector CCS. Se compone en parte de un tapón de goma de silicona deslizable prefabricado y en parte de un casquillo aislante de goma de silicona con una brida para el montaje. El uso de una terminación de goma de silicona enchufable es ideal para todas las aplicaciones para separar el cable de alimentación y su conexión. En el negocio del material rodante, esto suele ser necesario para cables de transformadores que conducen a un techo desmontable. El material de caucho de silicona probado y aplicado cumple con todos los requisitos eléctricos, mecánicos y también térmicos del cable.

Características:

• Sección de cable 50 – 240 mm²
• Rango de temperatura de –55 °C a +130 °C.
• Tanto ESF-S como CCS cumplen los requisitos de la norma de protección contra incendios EN 45545-2:2013.
• Ensayo de rutina de todos los cables ensamblados: ensayo de tensión AC/DC soportada según la norma DIN EN 50124-1:2006-04 y ensayo de descarga parcial según la norma IEC 60270:2000 (<10 pC por cada cable ensamblado).
• La terminación de cable ESF-S y CCS libre de mantenimiento garantiza bajos costos de por vida.Libre de mantenimiento (bajos costos de ciclo de vida)

Terminación de cable CCS El Sistema de Conexión CONNEX es una terminación de cable enchufable en seco para conexiones de cable a cable de todo tipo. Los conectores del lado del equipo están diseñados para cumplir con EN 50180, 50181 y DIN 47637. El enchufe es adecuado para todo tipo de cables aislados.

Terminación de cable ESF-S La terminación de cable ESF tipo S es una terminación de cable enchufable en seco hecha de un enchufe CCS. Consiste en parte de un enchufe de goma de silicona prefabricado y deslizable y parte de un casquillo aislante de goma de silicona con una brida para montaje. El uso de una terminación de goma de silicona enchufable es ideal para todas las aplicaciones para separar el cable de alimentación y su conexión. En el negocio de material rodante, esto a menudo es necesario para los cables de transformadores que conducen a un techo desmontable. El material de goma de silicona probado y aplicado cumple con todos los requisitos eléctricos, mecánicos y térmicos del cable.

Características especiales El enchufe y su casquillo asociado están hechos de goma de silicona de alta calidad que se moldea con el conector CONNEX. La elasticidad resultante permite que la terminación acepte tolerancias de diámetro y cambios en el diámetro del cable causados por variaciones en la carga. La baja dureza Shore A del material de goma de silicona evita la constricción del aislamiento del núcleo incluso bajo carga alternante alta, mientras permite adaptarse a cualquier irregularidad en el aislamiento del núcleo pelado. Esto evita la formación de grietas. Este sistema de terminación asegura una alta confiabilidad operativa y también es absolutamente libre de mantenimiento. La técnica de deslizamiento probada requiere poco trabajo de montaje y minimiza el riesgo de ajuste.

Clase de contaminación Además de sus destacadas características mecánicas y eléctricas, el caucho de silicona se distingue por sus propiedades ideales contra la contaminación atmosférica. Las terminaciones de goma de silicona se han utilizado con éxito en todo el mundo desde 1974 bajo las condiciones climáticas más severas.

Aplicación El CCS se puede montar en cualquier cable polimérico (PE, XLPE, EPR) con conductores de cobre. Las terminaciones ESF-R/D cumplen con la norma de protección contra incendios EN 45545-2:2013, requerida en el negocio de material rodante.
