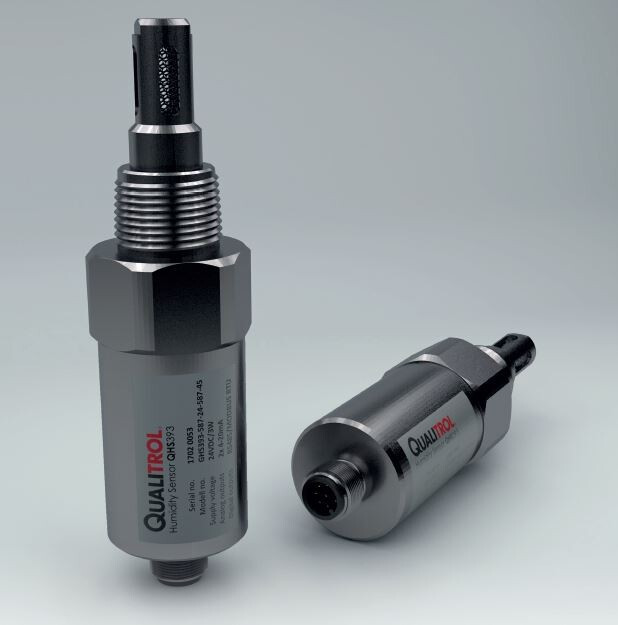

Qualitrol QHS393 Sensor de temperatura de aceite y humedad

El QHS393 es un sensor de alta precisión para la medición en línea de humedad en aceite y temperatura, diseñado para el monitoreo continuo de transformadores. Ofrece excelente estabilidad a largo plazo, comunicación 4–20 mA y Modbus RTU, y un diseño compacto y robusto en acero inoxidable, adecuado para los entornos industriales más exigentes

Características:

• El Sensor de temperatura Qualitrol QHS393 es un transductor de medición de humedad en aceite altamente preciso, confiable y duradero, diseñado para una amplia gama de aplicaciones OEM.
• Diseñado con la más alta precisión de medición y una excelente estabilidad a largo plazo, el QHS393 es ideal para el monitoreo en línea del contenido de humedad en transformadores. Su diseño compacto, junto con una carcasa robusta de acero inoxidable, permite aplicaciones que optimizan el espacio incluso en los entornos más exigentes.
• El sensor QHS393 mide la actividad del agua (a₍w₎), la temperatura del aceite (T) y calcula el contenido absoluto de agua (x). Los valores medidos se entregan a través de dos salidas analógicas de 4–20 mA y una interfaz RS485 con protocolo Modbus RTU.
• El QHS393 es compatible con la gama de monitores de Análisis de Gases Disueltos (DGA) en línea de Serveron (Serveron TM1, TM3 y TM8).
• También puede operar como un sensor independiente, integrándose en cualquier solución de monitoreo de transformadores, incluyendo el Qualitrol 509 Intelligent Transformer Monitor y el Qualitrol QTMS Transformer Monitoring System.
• El QHS393 está diseñado para el monitoreo de todos los aceites minerales, así como de aceites sintéticos tipo éster (por ejemplo, MIDEL).

Especificaciones Técnicas:

Mediciones – Actividad del Agua:

• Sensor: Elemento sensor capacitivo
• Rango de medición: 0 – 1 a₍w₎
• Precisión a 20 °C: ±0.015 a₍w₎ (0 – 0.9 a₍w₎)
• Tiempo de respuesta (t90): < 60 s

Mediciones – Temperatura:

• Rango de medición: −40 a +125 °C
• Precisión a 20 °C en aceite: ±0.2 °C

Salidas:

• 2 × salidas analógicas
  (libremente configurables y escalables para T, a₍w₎ o ppm): 4–20 mA
• Carga máxima: < 500 Ω
• Salida digital: Modbus RTU mediante interfaz RS485

General:

• Tensión de alimentación: 12 – 36 V CC
• Consumo de energía a 24 V CC: máx. 80 mA
• Presión máxima de operación: 10 bar
• Carcasa / grado de protección: Acero inoxidable 1.4404 o 316L / IP65

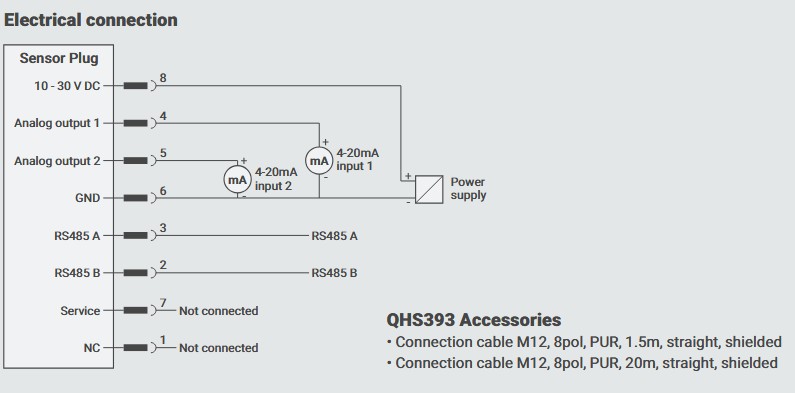

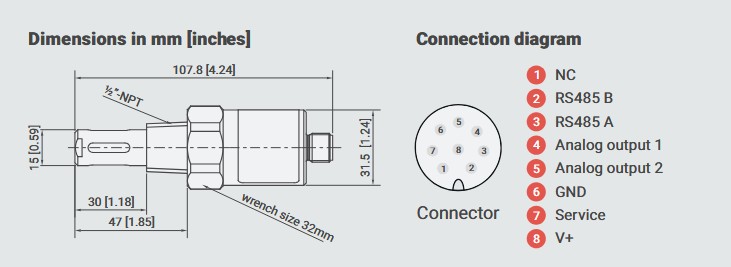

• Conexión eléctrica: Conector macho M12 × 1, enchufe de 8 pines
• Protección del sensor: Filtro de acero inoxidable
• Temperatura del aceite: −40 a 125 °C
• Temperatura ambiente: −40 a 80 °C
• Temperatura de almacenamiento: −40 a 80 °C
• Compatibilidad electromagnética: IEC 61326-1 (entorno industrial), IEC 61326-2-3
• Seguridad del producto: IEC 61010-1

Aplicaciones:

El QHS393 está diseñado para la medición y monitoreo continuo de humedad en aceite, siendo ideal para las siguientes aplicaciones:

• Monitoreo en línea de transformadores de potencia y distribución, para evaluar el estado del aislamiento.
• Supervisión de contenido de humedad en aceite dieléctrico, ayudando a prevenir fallas por degradación del papel aislante.
• Integración en sistemas de monitoreo de transformadores, tanto nuevos como existentes (retrofit).
• Sistemas OEM para fabricantes de equipos de monitoreo eléctrico.
• Plantas de generación, transmisión y distribución eléctrica, como parte de estrategias de mantenimiento predictivo.
• Subestaciones eléctricas, en ambientes industriales exigentes.
• Monitoreo de transformadores con aceites minerales y aceites sintéticos tipo éster (por ejemplo, MIDEL).
