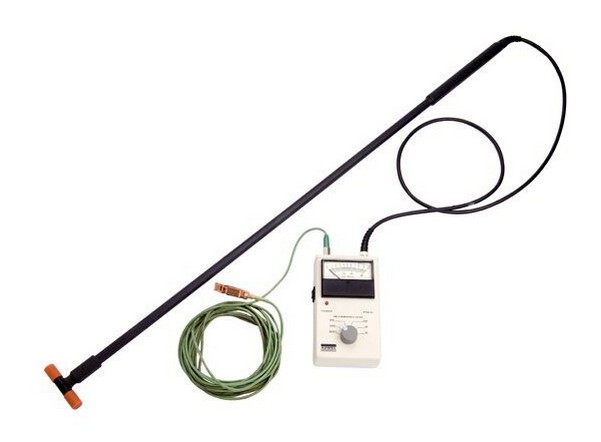

Qualitrol PPM-97 Sonda de Corona

La Sonda de Corona Iris Power™ Modelo PPM-97 es un instrumento portátil para la detección fuera de línea de descargas parciales (PD) en maquinaria rotativa. Permite localizar con precisión la actividad de PD en los devanados del estator, facilitando el diagnóstico de fallas y el mantenimiento basado en condición.

Descripción:

• La Sonda de Corona Iris Power™ Modelo PPM-97 (también conocida como TVA Probe) es un instrumento portátil, operado con batería, diseñado para la detección fuera de línea (off-line) de descargas parciales (PD) en maquinaria rotativa.
• El equipo, junto con su sonda de ferrita, está diseñado para medir pulsos de descarga parcial en los devanados del estator. La prueba con sonda de corona es una herramienta fundamental para detectar la presencia de descargas parciales anormales en el aislamiento del estator. Es uno de los métodos más efectivos para localizar con precisión la ubicación exacta de la actividad de PD dentro de las secciones del núcleo del devanado del estator.
• La Sonda de Corona Iris Power PPM-97 complementa las mediciones de descargas parciales en línea, permitiendo una localización más precisa de la actividad de PD en una ranura y posición específicas, energizando el devanado fase por fase mediante una fuente de alta tensión en corriente alterna (AC). Alternativamente, puede utilizarse como prueba independiente de PD para localizar actividad en el devanado cuando no se dispone de información previa de descargas parciales.
• Además, la Sonda de Corona Iris Power puede emplearse para verificar la calidad de adherencia entre las capas de aislamiento groundwall en las secciones de ranura de bobinas/barras nuevas tipo resin-rich o VPI individual, así como para evaluar la adecuación del relleno de resina en ranuras en devanados VPI globales.

Especificaciones técnicas:

• Ancho de banda: 0.5 – 10 MHz
• Rango: 10 / 30 / 100 / 300 / 1000 mA verificacion de pick y batería.
• Dimensiones: 9cm x 15.5cm x 4.5cm
• Peso: 445 grams
• Longitud de sonda: 91cm
• Conección de entrada: Receptor BNC
• Conexión a tierra: bornera metálico de 5 vías
• Baterías: 9V de larga duración (2)

Aplicación:

La Sonda de Corona Modelo PPM-97 de Iris Power está diseñada para aplicaciones especializadas en diagnóstico de descargas parciales en maquinaria rotativa:

• Detección fuera de línea (off-line) de descargas parciales (PD) en generadores y motores de media y alta tensión.
• Localización precisa de actividad de PD en ranuras específicas del estator.
• Complemento a mediciones de PD en línea, permitiendo identificar la ubicación exacta del defecto.
• Pruebas fase por fase utilizando fuente de alta tensión AC.
• Evaluación de aislamiento en devanados nuevos o reacondicionados.
• Verificación de calidad de adhesión del aislamiento groundwall en bobinas tipo resin-rich y VPI individual.
• Inspección del relleno de resina en ranuras en devanados VPI globales.
• Diagnóstico preventivo y mantenimiento basado en condición en centrales de generación y aplicaciones industriales.
