Qualitrol PDTracII Monitor de descargas parciales

Iris Power PDTracII 4208 es un sistema económico de monitoreo continuo en línea de descargas parciales (PD) para motores, generadores, switchgear y transformadores secos hasta 35 kV. Utiliza acopladores capacitivos permanentes de 80 pF y software especializado para generar análisis PRPD, tendencias (Qm) y diagnósticos confiables. Su capacidad de integración en red y supresión automática de ruido permiten una evaluación objetiva del estado del aislamiento y una gestión eficiente del mantenimiento predictivo.

• Qualitrol es el mayor fabricante mundial de sistemas de monitoreo en línea de Descargas Parciales (PD). Las descargas parciales son pequeñas descargas eléctricas que se producen en el aislamiento y que pueden advertir sobre fallas inminentes en activos como motores, generadores, celdas de media tensión (switchgear) y transformadores secos con tensiones nominales de hasta 35 kV.
• El desarrollo de la tecnología de descargas parciales Iris Power fue financiado originalmente por empresas eléctricas de Norteamérica a través de CEA y EPRI, con el objetivo de proporcionar a los propietarios de activos un método independiente de los fabricantes para detectar problemas en desarrollo en el aislamiento y así planificar el mantenimiento de manera estratégica.
• El sistema Iris Power PDTracII 4208 es una solución económica para proporcionar medición automatizada y continua de descargas parciales (PD) en motores, generadores, celdas de media tensión (switchgear) y transformadores secos con tensiones nominales de hasta 35 kV.

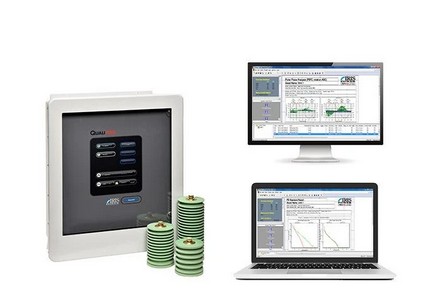

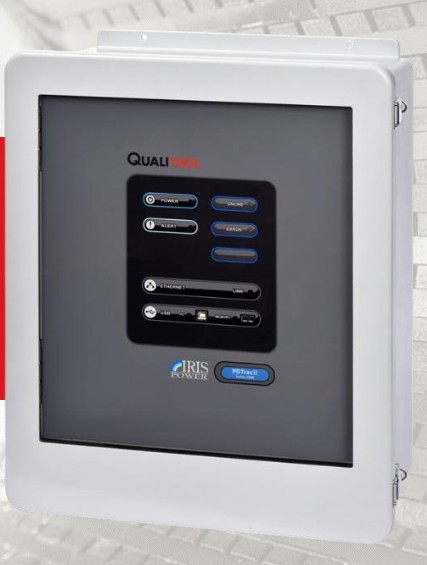

• El sistema PDTracII 4208 consta de tres acopladores capacitivos permanentes de 80 pF (uno por fase) y un monitor Iris Power PDTracII 4208 con capacidad de red integrada. Puede operar de manera independiente (“stand alone”) con descarga periódica de los datos archivados de PD, o bien integrarse a la red de la planta para monitoreo continuo.
• Producto de tercera generación, con múltiples mejoras respecto al modelo anterior PDTrac.
• Más de 5,500 sistemas de monitoreo continuo en línea instalados desde 1994.
• Cumple con IEEE 1434:2016; IEC 60034-27-2:2012; IEC 62478.

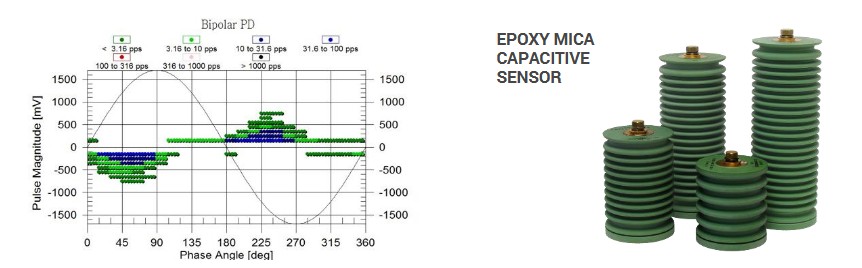

• El monitor recopila y almacena continuamente datos de PD, que se utilizan para generar gráficos de descargas parciales resueltas por fase (PRPD), así como valores resumidos (Qm y NQN). El parámetro Qm se emplea para análisis de tendencia y comparación con activos similares, permitiendo identificar qué equipos requieren mantenimiento.

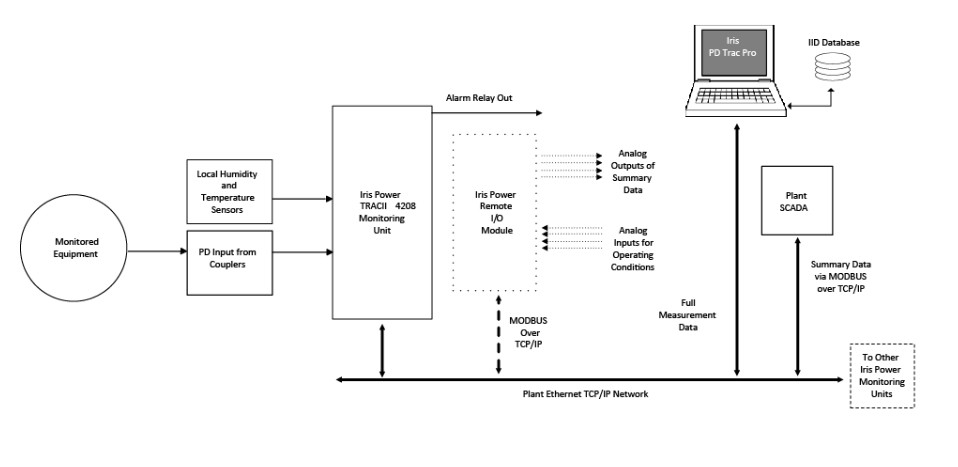

• Mediante el software basado en Windows™, los datos archivados pueden descargarse localmente a través de un puerto USB o remotamente mediante comunicación Ethernet (TCP/IP).
• Los datos recopilados pueden ser interpretados fácilmente por el personal de mantenimiento tras participar en un seminario de capacitación de dos días impartido por expertos de Qualitrol–Iris Power. La evaluación del estado del activo se fortalece significativamente gracias al acceso a la base de datos de PD de Iris Power, que incluye más de 640,000 resultados de pruebas. La experiencia colectiva y los resultados de los clientes se resumen periódicamente en tablas estadísticas disponibles para todos los usuarios, un servicio exclusivo de Qualitrol–Iris Power que garantiza una interpretación objetiva de la condición del aislamiento.
• A diferencia de otros sistemas de monitoreo en línea de PD, los propietarios de motores y generadores pueden descargar sus propios resultados e interpretarlos internamente, sin necesidad de contratar expertos externos del proveedor del sistema o del fabricante del equipo. Esto es posible gracias a la supresión automática de ruido y a los niveles de alerta de alta PD claramente definidos y basados en criterios científicos.
• Las instalaciones que ya cuentan con sensores de PD de 80 pF tipo “single-ended” pueden integrar fácilmente el monitor Iris Power PDTracII 4208 conectándolo al panel de terminación existente en la planta, sin requerir una parada del equipo.
