Qualitrol Monitor de descargas parciales QPDM

QPDM (Qualitrol Partial Discharge Monitor) es un sistema avanzado de monitoreo de descargas parciales para transformadores y equipos GIS. Utiliza sensores UHF y algoritmos basados en inteligencia artificial para detectar, clasificar y analizar actividad de PD en tiempo real, filtrando interferencias del entorno. Su diseño robusto, integración con SCADA y software remoto permiten una supervisión confiable y toma de decisiones predictivas para optimizar la vida útil de los activos.

El Valor del Monitoreo de Descargas Parciales

• Comprender la condición de los activos es fundamental para optimizar su vida útil, su utilización y los recursos de mantenimiento. La actividad de Descargas Parciales (PD) es un indicador clave del estado de los activos tanto en Transformadores como en Equipos de Maniobra Aislados en Gas (GIS).
• Dado que la PD es un indicador temprano de la mayoría de las causas de falla en transformadores y GIS, su monitoreo —o idealmente la ausencia de actividad— permite a los usuarios identificar y corregir problemas antes de que escalen, destinando los recursos disponibles donde realmente se necesitan.
• Los sistemas de monitoreo de descargas parciales DMS ofrecen a los clientes una amplia gama de opciones para identificar y clasificar la actividad de descargas parciales. Esto les permite tomar decisiones informadas sobre las acciones correctivas más adecuadas, optimizando la utilización de los activos y prolongando su vida útil.
• Respaldado por un equipo de expertos de la industria, Qualitrol proporciona análisis especializado de las señales de PD, liberando al cliente de la complejidad de interpretar grandes volúmenes de datos técnicos. Mediante la interpretación de los datos y el desarrollo de información accionable, los usuarios pueden aprovechar plenamente el valor del monitoreo de descargas parciales.

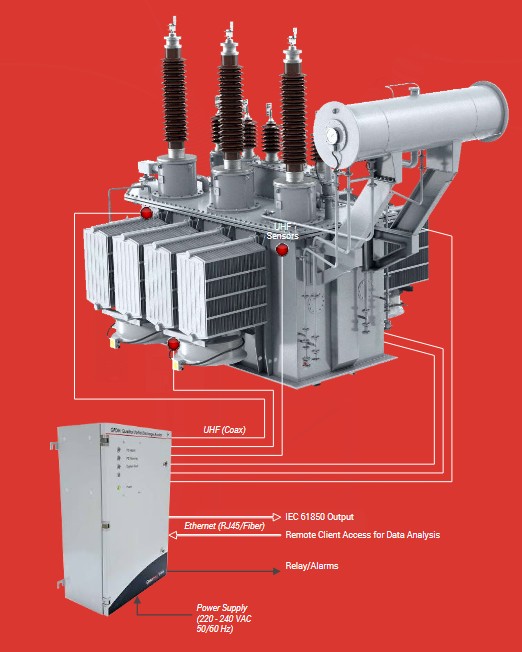

• El sistema QPDM funciona capturando señales provenientes de sensores UHF y filtrando la interferencia (ruido) del entorno. Los datos capturados son posteriormente analizados mediante una red neuronal artificial (ANN) propietaria de Qualitrol, entrenada con millones de señales de descargas parciales recopiladas durante más de 25 años en empresas eléctricas y en diferentes marcas de activos alrededor del mundo.
• Los algoritmos identifican si las señales corresponden a descargas parciales y, en caso afirmativo, determinan el tipo de defecto. Esta información, junto con la amplitud, la tasa de descarga y la tendencia en el tiempo, constituye la base para el análisis técnico y la toma de decisiones correctivas.
• El gabinete del sistema QPDM está diseñado para operar tanto en ambientes controlados como en condiciones ambientales severas. Incorpora cuatro indicadores LED que proporcionan señalización local de alarmas y fallas del sistema.

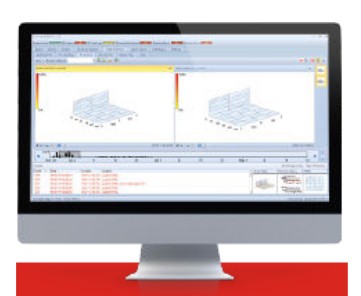

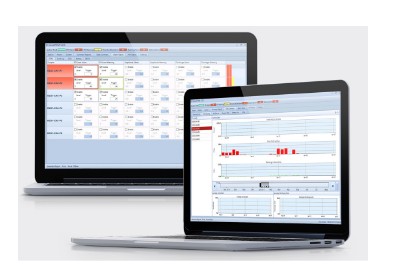

• Además, su software cliente remoto permite a los usuarios configurar y supervisar el sistema desde cualquier computadora conectada a la misma red. Los cuatro contactos de alarma SCADA/SCS mejoran la visibilidad de las alarmas fuera del propio equipo QPDM, facilitando su integración con sistemas de supervisión y control.
