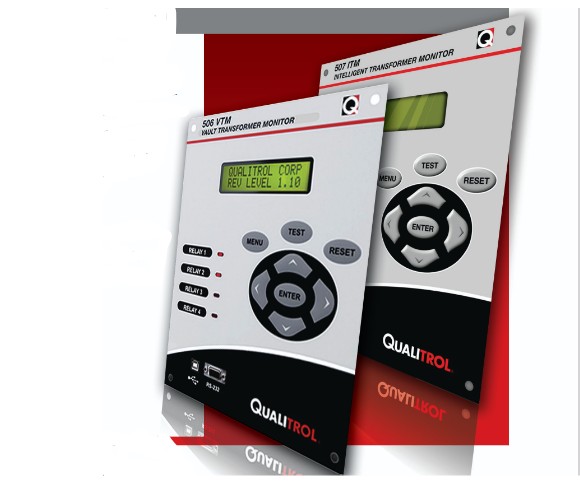

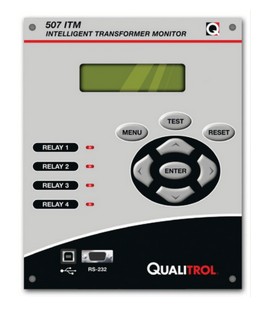

Qualitrol ITM507 Monitor de transformadores
El ITM507 es un sistema de monitoreo de transformadores diseñado para transformadores de 38 a 138 kV instalados en bóvedas. Permite monitorear directamente la temperatura del devanado mediante sensores de fibra óptica y gestionar sistemas de enfriamiento del transformador.
Incluye herramientas avanzadas de análisis térmico, predicción de sobrecarga y monitoreo de vida útil del transformador, permitiendo implementar estrategias de mantenimiento basado en condición.
Descripción
El ITM507 es un monitor de transformadores para bóvedas (vault transformer monitor) diseñado para transformadores de menor tamaño en rangos de 38 a 138 kV. El sistema permite implementar monitoreo basado en condición, integrar sensores de temperatura de devanado mediante fibra óptica y gestionar de forma avanzada los sistemas de enfriamiento del transformador.
El ITM507 proporciona herramientas de análisis y diagnóstico para evaluar la condición térmica del transformador, permitiendo optimizar la operación y prolongar la vida útil del activo.
Características principales
- Entradas de fibra óptica para monitoreo directo de temperatura de devanado
- Modelos de cálculo de temperatura de devanado basados en estándares IEEE e IEC
- TransLife Dashboard para seguimiento de la vida útil del activo
- Temperature Profiler para análisis histórico de temperatura
- Función Critical Forecast para predicción de sobrecargas
- Conmutación automática de bancos de enfriamiento y función de pre-enfriamiento
- Pantalla LCD con etiquetas de entradas personalizables
- Diseño robusto y seguro para instalación en bóvedas de transformadores
Opciones y configuraciones
- Gabinetes NEMA 4X de fibra de vidrio o acero inoxidable
- Opciones de calefactor interno:
-
- Sin calefactor
- 120 VAC
- 240 VAC
- Módulos de entrada para sensores:
- RTDs
- CTs
- presión
- nivel de aceite
- voltaje
- sensores de flujo
- Comunicaciones RS485 o RS232 mediante DNP o Modbus
- Opciones de comunicación inalámbrica incluyendo Wi-Fi seguro
- Integración con monitores de presión Qualitrol 900/910 RPRR y 930
