Qualitrol Iris Power SSC Sensor de descargas parciales

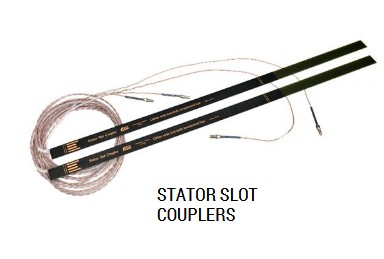

Los Iris Power Stator Slot Couplers™ (SSCs) son sensores permanentes diseñados para detectar descargas parciales en los devanados del estator de generadores de turbina en operación. Instalados dentro de las ranuras del estator, permiten monitoreo confiable sin estar conectados directamente al devanado de alta tensión. Se utilizan junto con los sistemas Iris Power TGA-S o Guard II para diagnóstico portátil o monitoreo continuo.

Descripción:

• Los Iris Power Stator Slot Couplers™ (SSCs) son sensores diseñados específicamente para detectar actividad de descargas parciales en los devanados del estator de generadores de turbina de gas o vapor en operación.
• Utilizados en conjunto con el instrumento portátil Iris Power TGA-S o con la plataforma de monitoreo continuo Iris Power Guard II, los Iris Power SSCs se instalan de forma permanente debajo de las cuñas del devanado del estator en el extremo de línea (en máquinas existentes), o entre las barras superior e inferior (en máquinas nuevas o rebobinadas).
• Los Iris Power SSCs no están conectados al devanado de alta tensión y no están sometidos a esfuerzos eléctricos elevados.
• Los generadores de turbina con potencia nominal de hasta 600 MVA normalmente requieren 6 SSCs, mientras que los generadores de mayor potencia pueden requerir una cantidad mayor.

Especificaciones técnicas:

• Material: Laminado de fibra de vidrio con resina epóxica, NEMA FR4 (Clase F)
• Ancho de banda:  10–1000 MHz (punto de corte a 3 dB)
• Impedancia de 50 Ω.
• Salida dual para diferenciar descargas parciales en ranura (slot) y en cabezas de bobina (endwinding).

Información adicional:

• Disponible bajo pedido en NEMA FR5 (Clase H) o con certificación ATEX.
• Kits de penetración para hidrógeno para 6, 9 o 12 SSCs. El kit de penetración completo requiere solo un orificio en la carcasa del generador e incluye el conjunto de caja de terminación (estándar) o caja de terminación con cables de extensión. Probado a presión con gas nitrógeno hasta 2750 kPa o 400 psi.
• Se requiere una señal de referencia de tensión de 50/60 Hz (utilizar una de las siguientes opciones):
• Transformador de aislamiento en gabinete, para conexión a transformador de potencial.
• Capacitor de mica epóxica.
