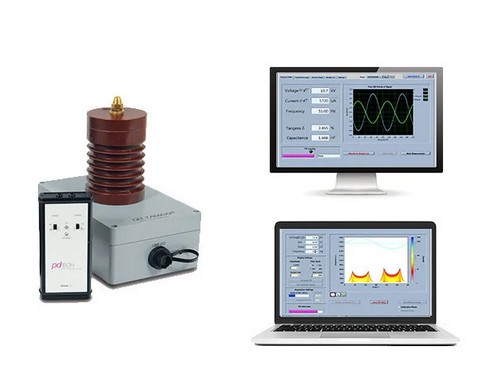

Qualitrol DeltaMaxx Analizador de pérdidas dieléctricas y capacitancia

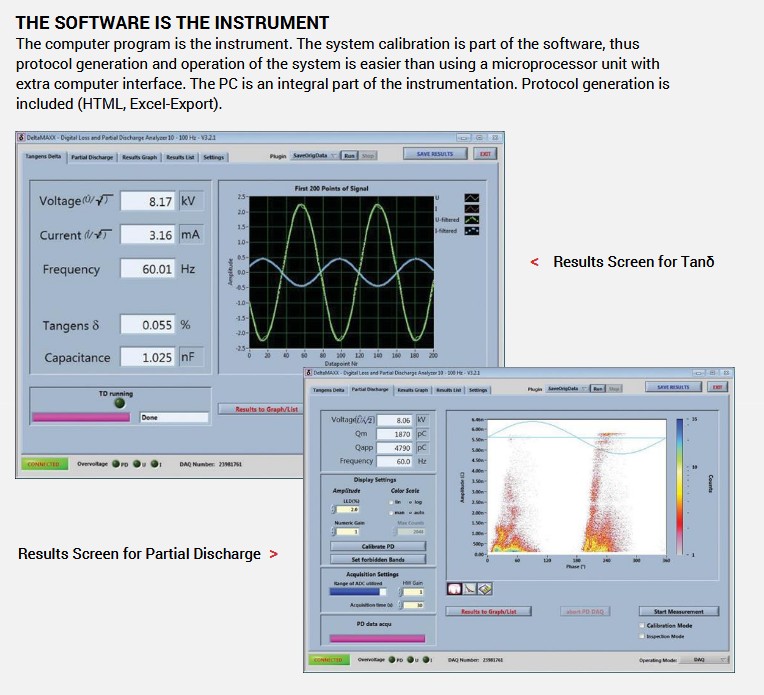

El PDTech DELTAMAXX es un analizador digital portátil que mide con alta precisión el factor de pérdidas dieléctricas, la capacitancia y, opcionalmente, las descargas parciales (PD) en equipos eléctricos de alta tensión. Su tecnología digital avanzada proporciona rechazo de ruido, elimina fuentes de error y se comunica fácilmente con una PC vía USB, sin necesidad de cables largos. Es ideal para pruebas rápidas y confiables en transformadores, generadores, motores y cables.

Descripción:

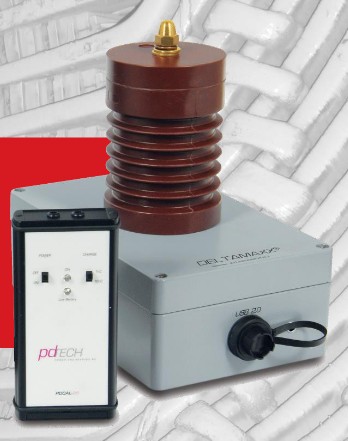

• El PDTech DELTAMAXX es un instrumento ultra compacto para medir pérdidas dieléctricas y capacitancia, con opción de medición de descargas parciales. Un nuevo algoritmo digital de cálculo reemplaza las partes móviles y la estructura frágil de los puentes convencionales de factor de disipación y capacitancia. Puede funcionar con batería y utiliza amplificadores diferenciales, lo que permite una aplicación sencilla tanto en objetos de prueba aterrizados como no aterrizados. El sistema se adapta automáticamente a un amplio rango de frecuencias de prueba y se sincroniza con la frecuencia principal, rechazando los armónicos superiores mediante el nuevo algoritmo. Los armónicos típicos de 3er y 5to orden se eliminan automáticamente. Su robustez frente a perturbaciones externas y su facilidad de uso permiten su adaptación a muchos bancos de prueba de alta tensión más antiguos.

El sistema digital PDTECH DELTAMAXX determina con alta precisión el factor de pérdidas dieléctricas (factor de disipación), la capacitancia y las descargas parciales de:

• Devanados de generadores y motoresTransformadores secos
• Capacitores y cables de papel impregnado en masa

Los sistemas disponibles son:

• Equipo de medición de factor de pérdidas y capacitancia con capacitor de referencia integrado
• Detector de descargas parciales con capacitor de acoplamiento integrado
• Ambas funciones integradas en una sola unidad
• Hay unidades disponibles para tensiones de prueba de 15 kV, 20 kV, 30 kV y 50 kV.

Especificaciones técnicas:

• Frecuencia para muestreo: 10 to 100Hz
• Corriente máxima: varía según componentes externos, el estándard is 10A, 50 mA y 2A
• Capacitor de acople: 1nF nominal for 15 & 20 kV
  0.7nF nominal for 30 kV
  0.5nF nominal for 50 kV
• Voltaje de muestreo: 15kV (DELTAMAXX 15)
  20kV (DELTAMAXX 20)
  30kV (DELTAMAXX 30)
  50kV (DELTAMAXX 50)
