QUALITROL 141/146/148 & AKM 35600/47500 Interruptores de presión o vacío

Los interruptores de presión o vacío QUALITROL 141/146/148 y AKM 35650/47500 estan diseñados para proporcionar funciones de control de operación, límite o alarma en transformadores y cambiadores de tomas bajo carga. Los contactos pueden configurarse de fábrica o ajustarse según sea necesario. El interruptor de acción rápida se restablece automáticamente cuando la presión regresa a las condiciones preestablecidas. Los interruptores de presión y/o vacío pueden combinarse en un colector común y protegerse mediante una carcasa opcional. Indicadores de presión opcionales (manómetros de carátula) están disponibles en modelos seleccionados.

Características:

• Probados y certificados para ser confiables
  • El interruptor de acción rápida y confiable se restablece automáticamente; no requiere restablecimiento manual.
  • Los interruptores de un polo un tiro (SPST) y un polo doble tiro (SPDT) cuentan con certificación UL y CSA
  • La repetibilidad de ±5 % o ±0.4 PSI (3 kPa) de los puntos de ajuste del interruptor proporciona funciones de alarma seguras y confiables
  • Los modelos AKM 35600 han sido verificados para reaccionar en menos de 15 milisegundos cuando la presión cambia a una velocidad entre 29 y 72.5 KPSI (20–50 MPa) por segundo más allá del punto de ajuste, permitiendo una detección rápida de cambios de presión

  Amplia variedad de opciones que permiten una solución ideal para casi cualquier aplicación
  • Indicador de carátula opcional disponible en los modelos 141 y 148 para un monitoreo preciso de las condiciones de presión
  • Los interruptores pueden aplicarse en sistemas que utilizan vapor, aire y otros gases no combustibles
  • Los ajustes de presión pueden configurarse en fábrica y/o ser ajustables por el fabricante del equipo en modelos seleccionados
  • La alta capacidad eléctrica del interruptor de acción rápida frecuentemente elimina la necesidad de relés costosos
  • El AKM 35600 está disponible con válvula de prueba de 3 vías con bloqueo para aislar el interruptor de presión durante pruebas en operación

  Diseños robustos que resisten ambientes severos
  • Para aplicaciones en exteriores, modelos seleccionados incluyen una carcasa profunda con empaque, con clasificación IP55 (NEMA 4)
  • El AKM 35600 viene de serie con una carcasa resistente a la intemperie (IP55) para instalaciones expuestas a condiciones climáticas
  • El AKM 35600 ha superado pruebas de vida útil de 6 millones de ciclos (actuaciones del interruptor)

  Diseño compacto que facilita la instalación
  • La serie compacta 146 puede montarse en cualquier orientación dentro del panel de control como un componente integral
  • Las opciones de conexión eléctrica incluyen terminales de conexión rápida estándar, tornillo o soldadura, para una amplia variedad de aplicaciones

Especificaciones Técnicas:

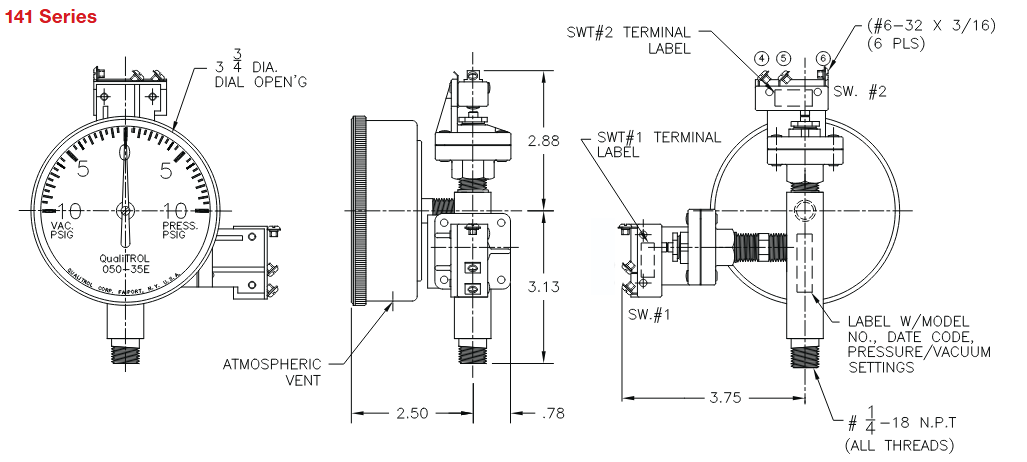

Interruptor de presión QUALITROL® 141

Montaje mecánico: Montaje vertical posterior central.
Rangos estándar del dial (opcional): –10 a +10 PSI; otros rangos disponibles desde fábrica.
Tipos de conexión: Terminales de tornillo y cables volantes.
Conexión al tanque: Rosca 1/4-18 NPT o conector de compresión de 5/16”.
Dispositivo de alivio de presión: 5 PSI (solo modelo 141-005).
Válvula de purga: Espiga para manguera con diámetro interno de 1/4” (solo modelo 141-005).
Precisión de indicación: ±2% de la mitad central de la escala y ±3% en el primer y último cuarto de la escala.
Dimensiones: Diámetro del dial de 3.5” (88.9 mm), donde aplique.
Materiales: Carcasa del dial (opcional) en acero laminado en frío o aluminio anodizado; bisel y lente de policarbonato moldeado en una sola pieza.
Temperatura de operación: –20 a +165 °F (–29 a +74 °C).
Envolvente: Carcasa opcional con clasificación hasta IP55 (NEMA 4), solo modelo 141-005.
Resistencia a vibración: No se ve afectado al ser sometido a vibraciones de 60 Hz o múltiplos completos de esta frecuencia.
Tipo de conexión eléctrica: Cables volantes, conectores rápidos, conectores sellados resistentes a la intemperie o terminales de tornillo.
Número de interruptores disponibles: 2.
Capacidad del interruptor (CA): 15 A a 125, 250 y 480 VAC.
Capacidad del interruptor (CD): ½ A a 125 VDC (carga resistiva) y ¼ A a 250 VDC (carga resistiva).
Tipo de interruptor: SPDT.

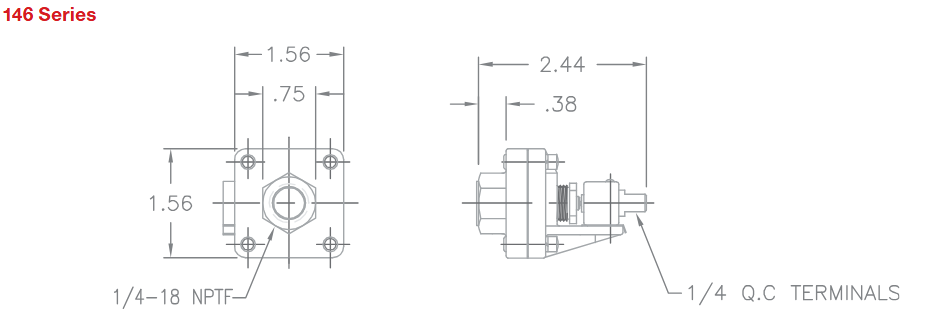

Interruptor de presión QUALITROL® 146

Montaje mecánico: Montaje vertical posterior central.
Conexión al tanque: Rosca 1/4-18 NPT (estándar).
Materiales – Conexión de presión: Latón.
Materiales – Carcasa y tapa: Aluminio con recubrimiento en polvo.
Temperatura de operación: –20 a 165 °F (–29 a 74 °C).
Envolvente: Carcasa opcional con clasificación hasta IP11 (NEMA 2).
Resistencia a vibración: No se ve afectado al ser sometido a vibraciones de 50 o 60 Hz ni a múltiplos completos de estas frecuencias.
Tipo de conexión eléctrica: Terminal de tornillo (estándar); otras conexiones disponibles desde fábrica.
Número de interruptores disponibles: 1.
Capacidad del interruptor (CA): 15 A a 115 y 250 VAC.
Capacidad del interruptor (CD): ½ A a 125 VDC (carga resistiva) y ¼ A a 250 VDC (carga resistiva).
Tipo de interruptor: SPDT.

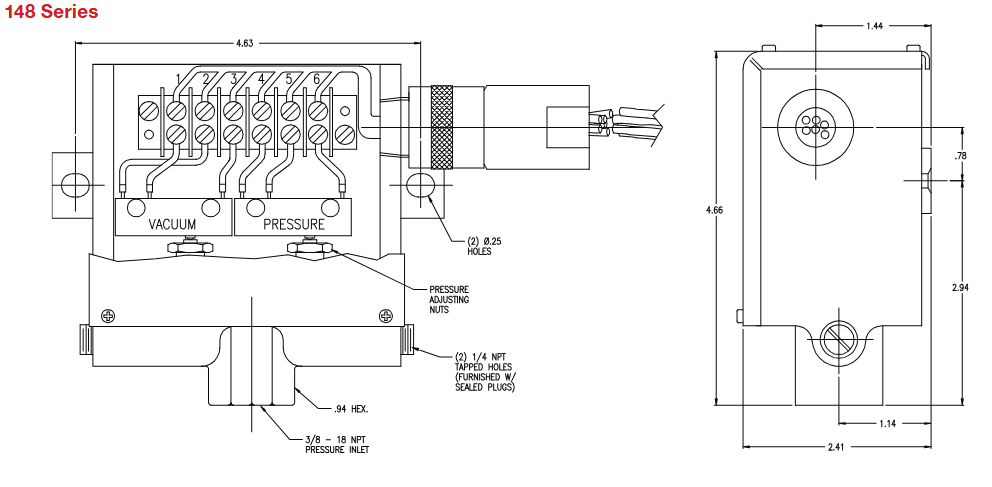

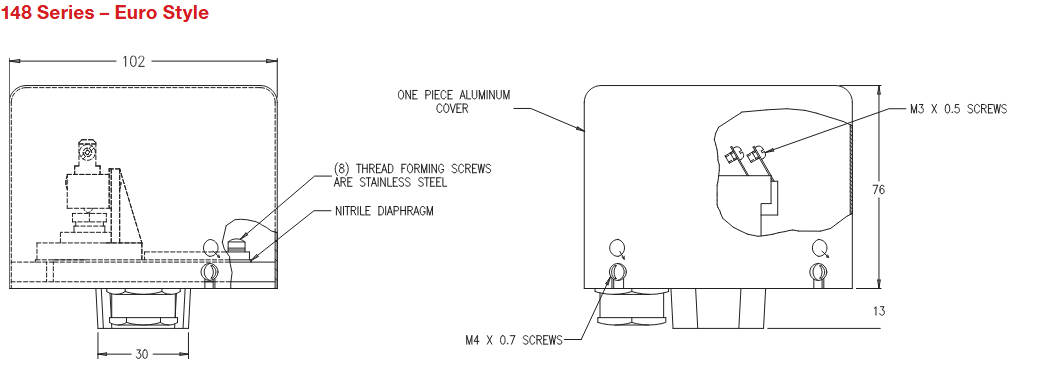

Interruptor de presión QUALITROL® 148

Montaje mecánico: Montaje vertical posterior central.
Rangos estándar del dial (opcional): –10 a +10 PSI.
Tipos de conexión: Terminales de tornillo y cables volantes.
Conexión al tanque: Rosca 1/4-18 NPT o conector de compresión de 5/16”.
Precisión de indicación: ±2% de la mitad central de la escala y ±3% en el primer y último cuarto de la escala.
Dimensiones: Diámetro del dial de 3.5” (88.9 mm), donde aplique.
Materiales – Carcasa del dial (opcional): Acero laminado en frío o aluminio anodizado.
Materiales – Bisel y lente: Policarbonato moldeado en una sola pieza.
Temperatura de operación: –40 a +180 °F (–40 a +82 °C).
Envolvente: Estándar IP11 (NEMA 2); IP55 (NEMA 4) opcional.
Resistencia a vibración: No se ve afectado al ser sometido a vibraciones de 60 Hz o múltiplos completos de esta frecuencia.
Tipo de conexión eléctrica: Cables volantes (estándar), conectores rápidos y conectores sellados resistentes a la intemperie.
Número de interruptores disponibles: 1 o 2.
Capacidad del interruptor (CA): 15 A a 125, 250 y 480 VAC.
Capacidad del interruptor (CD): ½ A a 125 VDC (carga resistiva) y ¼ A a 250 VDC (carga resistiva).
Tipo de interruptor: SPDT.

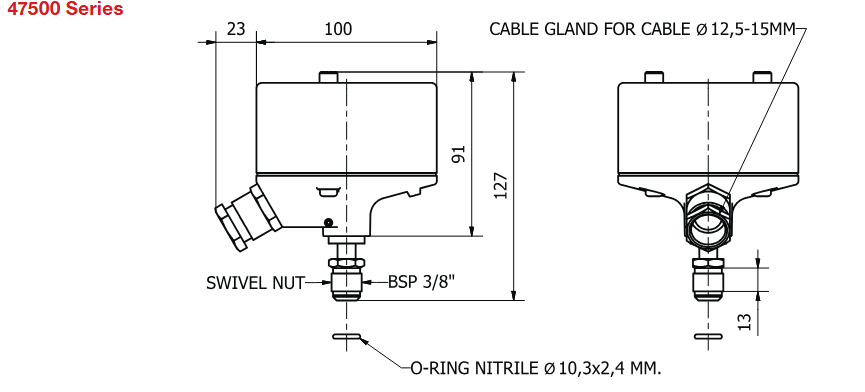

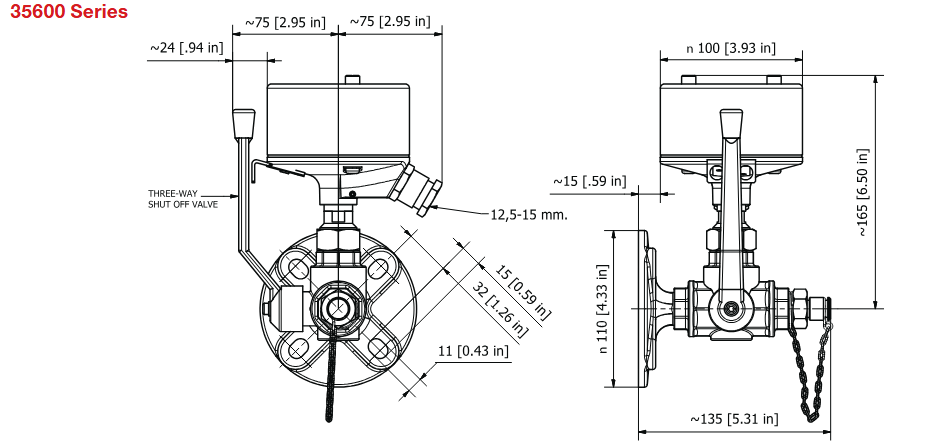

Interruptor de presión QUALITROL® 35600 & 47500

Montaje mecánico: Montaje vertical posterior central; en algunos modelos también es posible el montaje horizontal.
Conexión al tanque: Rosca 1/4-18 NPT, conector de compresión de 5/16”, G3/8”, M26 x 1.5 mm o brida con diámetro de 110 mm.
Materiales – Conexión de presión: Latón.
Materiales – Caja: Acero laminado en frío con recubrimiento gris claro ANSI #70.
Materiales – Carcasa y tapa: Aluminio con recubrimiento en polvo.
Materiales – Fuelle: Bronce fosforado.
Materiales – Placa actuadora: Acero inoxidable.
Temperatura de operación: –40 a 176 °F (–40 a +80 °C).
Resistencia a vibración: No se ve afectado al ser sometido a vibraciones de 50 o 60 Hz ni a múltiplos completos de estas frecuencias.
Tipo de conexión eléctrica: Terminales de tornillo, cables volantes, conectores rápidos y conectores sellados resistentes a la intemperie.
Número de interruptores disponibles: 2 o 3.
Capacidad del interruptor (CA): 5 A a 125 VAC (carga resistiva) y 3 A a 250 VAC (carga resistiva).
Capacidad del interruptor (CD): 0.8 A a 110 VDC (carga resistiva); 0.2 A a 110 VDC (L/R = 40 ms); 0.6 A a 125 VDC (carga resistiva); 0.15 A a 125 VDC (L/R = 40 ms); 0.4 A a 220 VDC (carga resistiva); 0.1 A a 220 VDC (L/R = 40 ms).
Tipo de interruptor: SPST o SPDT.
Aplicaciones: Estos interruptores de presión y/o vacío QUALITROL 141/146/148 & AKM 35600/47500 se utilizan para el monitoreo y control de presión en transformadores, cambiadores de tomas bajo carga (OLTC / load tap changers) y otros equipos eléctricos relacionados. Permiten activar alarmas, enviar señales de control o ejecutar funciones de protección cuando la presión se desvía de los valores configurados, ayudando a detectar condiciones anormales y a mejorar la seguridad y confiabilidad de la operación.
