Imagen térmica para transformadores industriales, mediana y alta potencia

Imagen térmica para transformadores industriales de mediana y alta potencia, con opciones de vástagos y calibración de resistencia

Características:

• La imagen térmica se utiliza normalmente en combinación con el indicador de temperatura del devanado en la mayoría de los transformadores de potencia sumergidos en líquido aislante.
• La temperatura del devanado se simula utilizando una resistencia calefactora conectada al secundario del TC del transformador, como se ilustra en el diagrama de conexión.
• El gradiente de temperatura sobre la temperatura del líquido, obtenido en la imagen térmica, es proporcional a la corriente secundaria del TC, de acuerdo con la figura proporcionada.

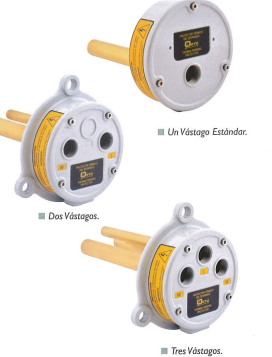

Opciones del vástago:

• Un vástago para temperatura de devanado (con o sin pasamuros).
• Dos o tres vástagos con cualquier combinación de temperatura de líquido y devanado.

Opciones de calibración:

• Resistencia de calibración montada dentro de la imagen térmica, o montada en gabinete de pie al transformador (resistencia sugerida al ingresar = 1 Ω).
• Transformador balanceador para la calibración de la corriente.
